Виды вертикальных связей крановой эстакады

Вертикальные связи являются одним из важнейших конструктивных элементов крановой эстакады, обеспечивающих ее пространственную жесткость и устойчивость. При монтаже эстакады в ее конструкции предусматривается система связей, объединяющая колонны и другие несущие элементы в единую пространственную систему — благодаря этому обеспечивается совместная работа элементов каркаса, более равномерное распределение нагрузок и повышение общей устойчивости конструкции.

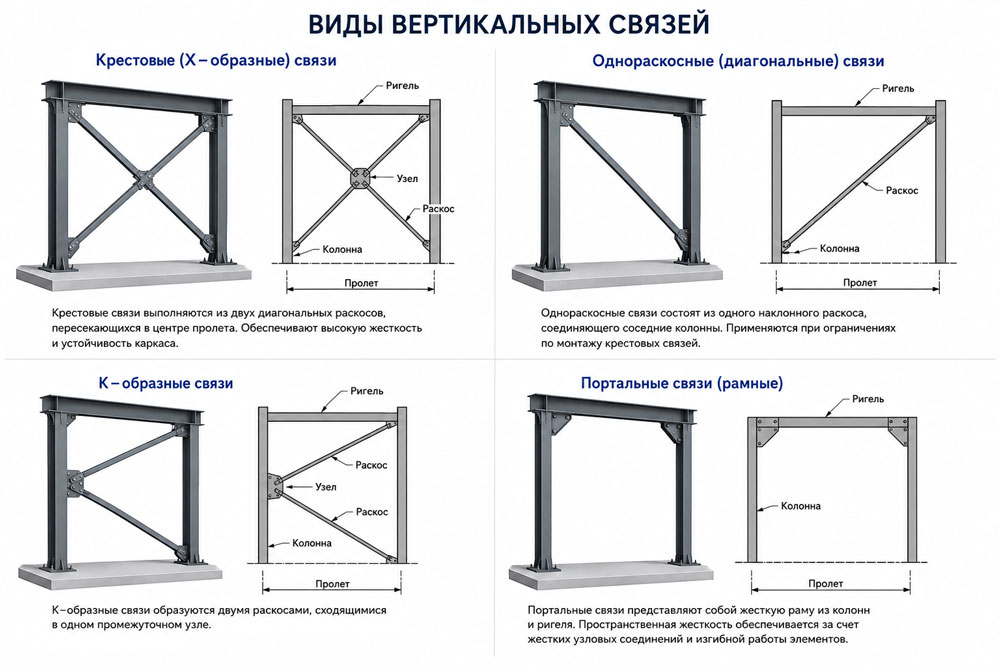

Для крановых эстакад существует множество вариантов вертикальных связей, но мы в нашей статье рассмотрим наиболее распространенные схемы вертикальных связей и приведем реальные примеры их применения.

• крестовые (Х-образные) — два пересекающихся раскоса;
• однораскосные (диагональные) — один раскос между колоннами.
• К-образные — раскосы сходятся в одной точке на колонне или ригеле;
• портальные (рамные) — жесткая рама, воспринимающая горизонтальные нагрузки за счет жесткости узлов без применения диагональных раскосов.

Как выбрать тип вертикальных связей

Выбор схемы вертикальных связей определяется не только конструктивными предпочтениями, но и результатами расчета. При проектировании учитываются:

• высота эстакады;
• грузоподъемность мостового крана;
• расчетные ветровые нагрузки (если эстакада будет установлена на улице);
• наличие технологических проездов и проходов;
• размещение оборудования;
• требования к свободному пространству между колоннами.

Поэтому одна и та же эстакада может иметь различные типы связей в зависимости от условий эксплуатации.

Разберем каждый вид конструкции крановых эстакад более подробно.

Крестовые (Х-образные) связи эстакад

Наиболее распространенным решением являются крестовые (Х-образные) связи, выполненные в виде двух пересекающихся диагональных раскосов, которые эффективно воспринимают горизонтальные нагрузки и предотвращают деформацию каркаса.

Однораскосные связи эстакад

В случаях, когда применение крестовых связей ограничено технологическими требованиями, одним из наиболее распространенных решений являются однораскосные (диагональные) связи, состоящие из одного наклонного раскоса, соединяющего соседние колонны.

К-образные связи эстакад

Если крестовые связи полностью перекрывают проем между колоннами, а однораскосные не всегда обеспечивают требуемую жесткость, применяют К-образные схемы. Они позволяют сохранить значительную часть свободного пространства между колоннами без существенного снижения пространственной жесткости конструкции.

К-образные вертикальные связи – это система диагональных раскосов, сходящихся в промежуточном узле и образующих характерную К-образную конфигурацию. Такое решение обеспечивает удобный проход персонала, проезд транспорта и размещение технологического оборудования между колоннами, благодаря чему широко применяется на промышленных объектах.

На практике встречаются комбинированные рамно-раскосные решения, в которых К-образная схема дополняется рамными элементами для повышения общей жесткости конструкции.

Портальные (рамные) связи эвтакад

Еще одним распространенным вариантом вертикальных связей являются портальные (рамные) конструкции. Их применяют в тех случаях, когда необходимо полностью сохранить свободный проем между колоннами, исключив использование диагональных раскосов. Такое решение особенно востребовано на объектах, где требуется беспрепятственный проезд транспорта, монтаж крупногабаритного оборудования или организация производственных процессов между колоннами.

Портальные связи представляют собой жесткую рамную конструкцию, состоящую из колонн и ригеля. Пространственная жесткость и устойчивость крановой эстакады в этом случае обеспечиваются за счет жестких узловых соединений и изгибной работы элементов рамы. В отличие от раскосных схем, основную несущую функцию выполняет сама рама, благодаря чему весь проем между колоннами остается свободным.

Выполняя ту же функцию по обеспечению пространственной жесткости каркаса, портальные связи позволяют максимально эффективно использовать производственную площадь и не ограничивают размещение оборудования или перемещение техники внутри эстакады.

Сравнение основных типов вертикальных связей и выводы

Универсального решения для всех крановых эстакад не существует. Выбор схемы вертикальных связей определяется расчетом металлоконструкций и особенностями эксплуатации будущего объекта.

Если основной задачей является обеспечение максимальной жесткости при минимальной стоимости конструкции, чаще всего применяют крестовые (Х-образные) связи. Это наиболее распространенное решение для большинства промышленных эстакад.

Когда размещение крестовых связей невозможно из-за проездов, проходов или технологического оборудования, используют однораскосные либо К-образные схемы: они позволяют сохранить свободное пространство между колоннами, одновременно обеспечивая необходимую устойчивость каркаса.

В случаях, когда диагональные раскосы недопустимы и требуется полностью открытый проем, проектировщики выбирают портальные (рамные) связи. Такая конструкция воспринимает нагрузки за счет жесткой рамы и обеспечивает максимальную свободу использования пространства внутри эстакады.

Важно понимать, что на одной крановой эстакаде могут одновременно применяться несколько типов вертикальных связей. Например, в одних пролетах используются крестовые связи для обеспечения максимальной жесткости, а в других — К-образные или портальные, если необходимо организовать проезд транспорта, проход персонала или разместить технологическое оборудование. Такое сочетание позволяет получить оптимальный баланс между прочностью конструкции и удобством эксплуатации.

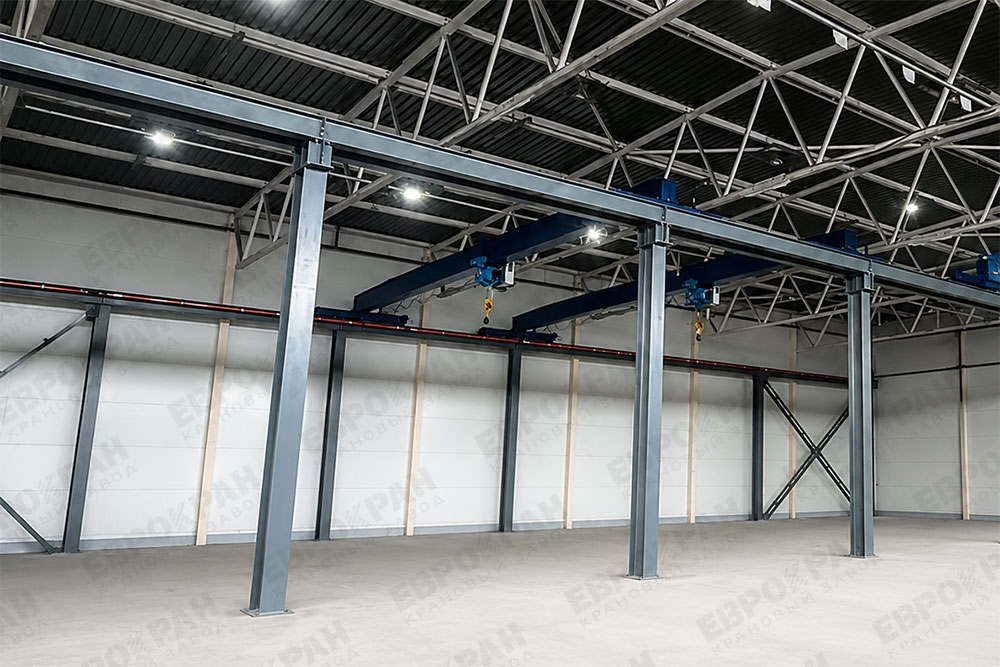

Ниже представлен пример комбинированного применения Х-образных и портальных вертикальных связей —портальные участки обеспечивают свободный проезд техники, а Х-образные связи — пространственную жесткость конструкции.
