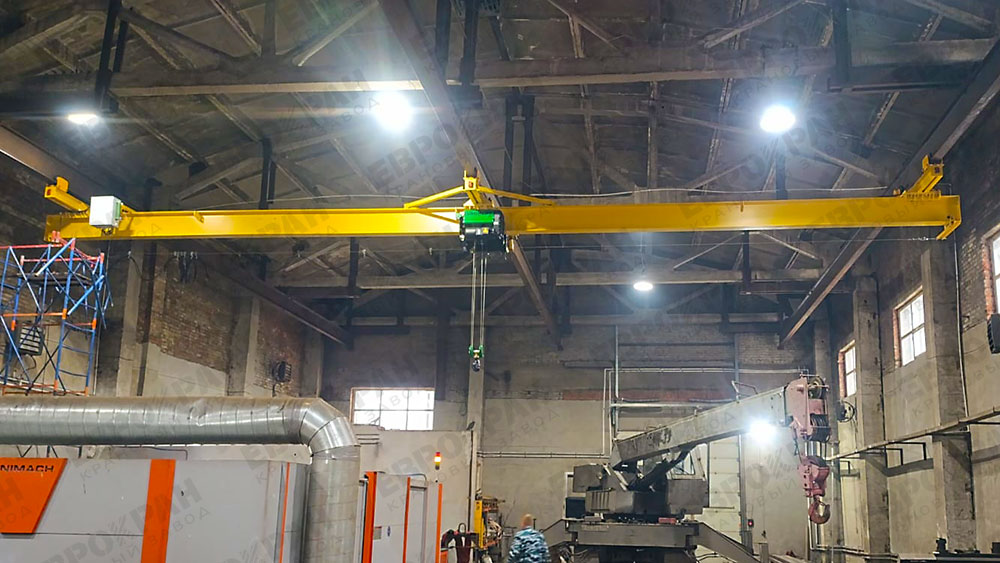

Что такое двухпролетный кран

Краны мостовые двухпролетные — это вид подвесных однобалочных кранов, передвижение по путям которых происходит за счет трех концевых балок, а не двух. Основная цель такой конструкции:

• для больших пролетов (свыше 20 метров): обеспечение возможности обслуживания широких производственных зон без снижения жесткости и прогибов несущей балки с равномерным распределением нагрузки;
• для маленьких пролетов (менее 20 метров): возможность поднятия более тяжелого груза, сбалансированная нагрузка для продления срока службы оборудования и улучшения условий безопасности.

Также вне зависимости от величины пролета кран подвесной двухпролетный часто используют в комплектации с 2 талями для параллельной работы при нескольких производственных процессах.

Устройство и принцип работы крана мостового двухпролетного подвесного

Конструкция состоит из следующих элементов:

• Мост крана или несущая балка — основной элемент, который воспринимает вертикальные нагрузки и изгиб. Чаще всего выполнен в виде двутавра, реже – в виде двутавровой балки с перфорацией или конструкции коробчатого типа (совсем редко).
• Подвесные концевые балки – элементы несущей конструкции крана, которые организовывают перемещение крана по крановым путям. В двухпролетном кране их три.
• Привод – для двухпролетного крана чаще используется электрический привод – он позволяет добиться максимальной синхронности передвижения крана и сводит возможные риски перекоса балки к нулю, но возможно использование и ручного привода, тогда перемещение крана будет происходит за счет физического усилия со стороны оператора (очень редкий случай).
• Раскосы (опционально) – это элементы конструкции, которые дополнительно фиксируют мост крана с концевой балкой; они нужны для повышения жесткости и снижение вибраций и колебаний.
• Грузоподъемный орган – чаще всего тельфер или ручная таль; оборудование, которое необходимо для вертикального подъема и опускания груза, а также горизонтального перемещения вдоль пролетной балки.

Кран мостовой однобалочный двухпролетный, как и обычный подвесной, крепится к несущим конструкциям здания (перекрытиям или фермам), передавая нагрузку на фундамент и позволяя экономить на металлоконструкции, однако дополнительно фиксируется к центральной ферме, что повышает его грузоподъемные возможности и уровень безопасности.

Принцип работы двухпролетного мостового электрического крана аналогичен однопролетному: мост перемещается вдоль крановых путей, а по нему движется ручная или электрическая таль, осуществляющая подъем, опускание и поперечное перемещение груза. Однако, в отличие от однопролетного крана, двухпролетный имеет дополнительную опору и три линии движения, поэтому его продольное перемещение обеспечивается синхронной работой трех концевых балок с электроприводами, что позволяет избежать перекосов и повысить устойчивость при работе с большими нагрузками и пролетами.

Технические характеристики и классификация кранов однобалочных подвесных двухпролетных

Параметры таких кранов, за счет повышенной жесткости конструкции благодаря дополнительной концевой балке, превосходят показатели однопролетного аналога по грузоподъемности и длине пролета, тогда как остальные характеристики остаются сопоставимыми, поскольку данная конструктивная схема не накладывает на них существенных ограничений.

• Грузоподъемность: типовые значения грузоподъемности колеблются от 2 до 20 тонн. Важно учитывать, что при больших пролетах даже при заявленной грузоподъемности возможен дополнительный прогиб балки.
• Длина пролетов: общая длина определяется суммой двух пролетов и вылетов консоли (если они есть), при этом сами пролеты не обязательно имеют одинаковую длину. Конструктивно общая длина крана может достигать 42 метров, но с увеличением пролета растет требование к жесткости балки и нагрузке на крановые пути.
• Высота подъема: высота подъема груза может достигать 36 метров и более по спецпроекту.
• Режимы работы: уровни эксплуатационной нагрузки регулируются по ГОСТ и ISO (А1–А5), что отражает интенсивность использования и необходимый запас прочности.
• Исполнение крана: так же как и любой мостовой кран он может быть общепромышленного, пожаробезопасного и взрывозащищенного исполнения.

Преимущества двухпролетных кранов перед однопролетными

Электрические краны двухпролетные выбирают в случаях, когда необходимо:

• Увеличение рабочей зоны: возможность обслуживать широкие цеха без установки дополнительных колонн в центре (если позволяет конструктив цеха).
• Жесткость конструкции: две параллельные опоры и балансировка нагрузки существенно снижают прогиб балки на длинных пролетах и позволяют поднимать более тяжелый груз на коротких.
• Экономическая эффективность: один кран мостовой двухпролетный электрический обходится дешевле, чем установка двух отдельных однопролетных систем, учитывая стоимость материалов и обслуживания.

Несмотря на преимущества, есть нюансы, которые нельзя не брать во внимание:

• Более сложный монтаж: высокая точность монтажа трех линий крановых путей и их выравнивание, так как при малейших отклонениях возможен перекос крана.
• Настройка электроприводов: три концевые балки должны работать абсолютно синхронно, так как неравномерное перемещение также приведет к перекосу и застреванию.
• Повышенные требования к зданию: нужно быть уверенным, что несущая конструкция здания выдержит нагрузку.

Сферы применения кранов электрических подвесных двухпролетных

Такие устройства используются чаще всего в закрытых помещениях любого типа:

• крупные производственные цеха и сборочные линии;
• логистические и складские комплексы с широкими пролетами;
• ремонтные и сервисные базы для крупногабаритного оборудования;
• авиационные и судостроительные ангары также в связи необходимостью работать с крупногабаритными грузами;
• цеха с ограниченной возможностью установки опорных кранов.

В открытых площадках преимущества крана мостового подвесного электрического двухпролетного снижаются, так как для его установки необходимо возведение эстакады для крановых путей; при этом конструкция эстакады может быть рациональнее использована для установки опорного крана, что делает подвесной вариант менее целесообразным.

Как уже упоминалось, на некоторых двухпролетных кранах устанавливают две тали, чтобы одновременно вести работы на разных участках производства и тем самым ускорять технологический процесс. Однако при этом следует учитывать важный нюанс: весь кран представляет собой единую мостовую конструкцию, которая перемещается по крановым путям целиком. Это означает, что если на одном участке возникает необходимость сдвинуть кран для перемещения груза, другой участок, где в этот момент ведется работа, будет вынужден приостановить операции до завершения перемещения. Поэтому решение о применении двух талей требует тщательного планирования процессов, чтобы избежать простоев и не снизить общую эффективность работы крана.

Критерии выбора конструкции подвесного мостового крана

При выборе двухпролетного или однопролетного крана следует учитывать:

1. Возможности конструкции здания:

   • оценить, позволяет ли конструкция здания установить выбранный тип крана;
   • учесть несущую способность перекрытий и ферм, а также возможность передачи нагрузки на фундамент;
   • учесть наличие прочной центральной фермы или усиленной зоны опоры, так как она несет дополнительную нагрузку.

2. Требования к производственным процессам:

   • оценить, действительно ли нужен двухпролетный кран для одновременной работы на нескольких участках, или будет эффективнее использовать несколько однопролетных кранов;
   • учесть специфику перемещаемых грузов, частоту операций и планировку цеха, чтобы избежать простоев при синхронной работе моста крана;
   • провести анализ технологических процессов: иногда более компактное или мобильное решение может быть более рациональным.

3. Монтаж и настройка оборудования:

   • взять во внимание требование высокой точности монтажа крановых путей и выравнивания мостовой конструкции;
   • учесть что необходима качественная настройка электроприводов и синхронизация концевых балок;
   • оценить доступность квалифицированного персонала и наличие необходимого монтажного оборудования, а также готовность предприятия к более сложному техобслуживанию.

Закажите двухпролетный мостовой кран в «ЕВРОКРАН»

Наши специалисты помогут Вам разобраться со всеми нюансами выбора подвесного двухпролетного крана: они оценят особенности Вашего производства, подскажут, как проверить возможности конструкции здания и подберут оптимальную комплектацию оборудования.

Мы зададим уточняющие вопросы, которые позволят выявить скрытые требования и возможные ограничения, чтобы гарантировать безопасную и эффективную эксплуатацию. Благодаря такому подходу Вы получите рекомендации, на которые можно полностью опираться при принятии решения, и сможете выбрать мостовой кран, максимально подходящий именно для Ваших задач.
