Ремонт кран-балок — восстановление их эффективной работы

Ремонт кран-балок – это важный этап в обеспечении бесперебойного функционирования грузоподъемного хозяйства на любом предприятии. Даже при высоком качестве изготовления и строгом соблюдении регламентов, нагрузка на механизмы кран-балок остается высокой, а отдельные узлы могут выходить из строя, создавая угрозу безопасности и финансовым показателям. Мы хотим поделиться своим опытом и подчеркнуть, какие ремонтные мероприятия наиболее важны для поддержания оборудования в рабочем состоянии.

Наша цель в этой статье – помочь Вам, как специалистам и практикам, своевременно замечать признаки износа и грамотно подбирать оптимальную стратегию ремонта.

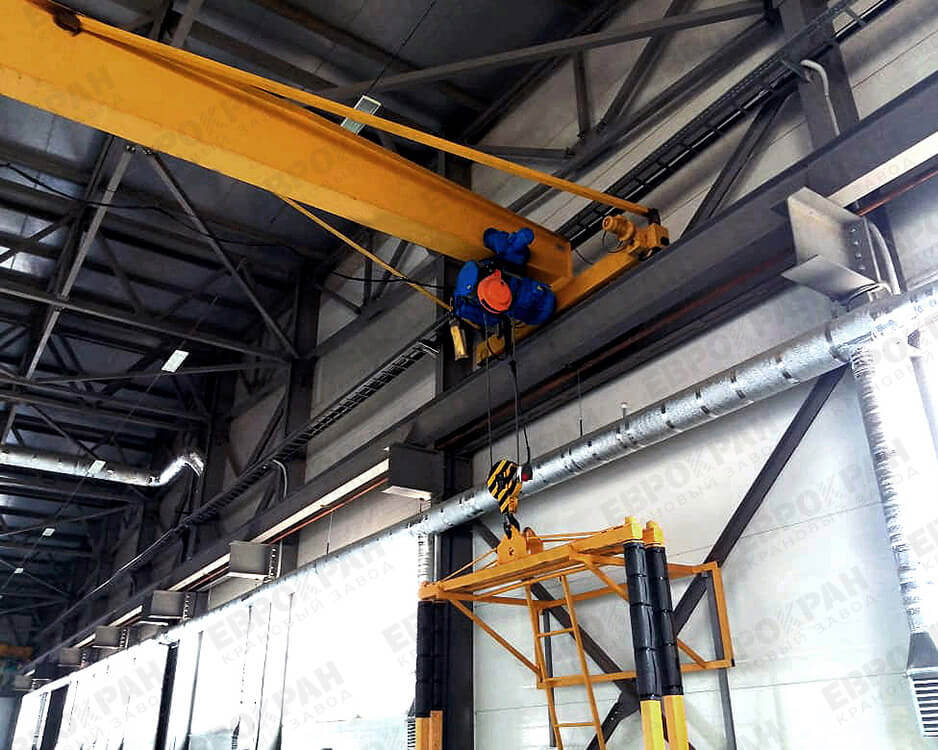

ремонт кран-балки нашим специалистом



Основные причины поломок кран-балок и диагностика

Поломки кран-балок чаще всего связаны с несколькими характерными факторами:

  • Износ механизмов – естественное старение редукторов, тормозных систем, приводов и других узлов под влиянием постоянных нагрузок и внешних условий.
  • Проблемы с электроникой – сбои в работе систем управления, отказ датчиков или реле, короткие замыкания и повреждения проводки.
  • Деформация металлоконструкций – может возникать из-за перегрузок, механических ударов или коррозии, снижающей прочность балки.

Ремонт становится неизбежным, когда в работе оборудования появляются нетипичные сигналы, такие как рост шума и вибраций, заметное ухудшение грузоподъемности и участившиеся остановки. Дополнительным признаком может служить сбой в системах управления или «плавающая» работа приводов и двигателей, указывающая на возможные неполадки в электрооборудовании.

Чтобы определить степень повреждений, используют такие методы диагностики:

  • Визуальный осмотр – выявление трещин, ржавчины, повреждений металлических элементов.
  • Инструментальный контроль – ультразвуковые измерения толщины, магнитопорошковый метод для обнаружения микротрещин и прочие неразрушающие тесты.
  • Проверка электрооборудования – контроль состояния проводки, реле, контакторов, блоков управления и датчиков нагрузки.



На заметку!

Чтобы избежать серьезных поломок, рекомендуем регулярно осматривать ключевые узлы, вовремя менять изнашивающиеся детали и строго соблюдать нормы грузоподъемности и скорости. Проводите небольшие регламентные ремонты по графику, чтобы предупредить аварийные остановки и продлить срок службы оборудования.

Особенности ремонта опорных и подвесных кран-балок

Чаще всего при ремонте кран-балок как опорных, так и подвесных, ремонтируются или заменяются следующие детали и узлы:

Механические узлы

Ремонтируемая детальОсновные проблемыПроводимые работы

Редуктор.

Отвечает за передачу крутящего момента от двигателя к механизму передвижения или подъема.

  • износ зубчатых передач;
  • повреждение подшипников;
  • утечка масла через уплотнения;
  • повышенный шум и вибрации.
  1. Демонтаж редуктора.
  2. Разборка и дефектовка деталей (зубчатых колес, валов, подшипников).
  3. Замена изношенных элементов (шестерен, подшипников, уплотнений).
  4. Очистка корпуса и внутренних поверхностей.
  5. Сборка, заливка нового масла и проверка.

Тормоз.

Обеспечивает безопасную остановку механизмов и удержание груза.

  • износ тормозных колодок;
  • ослабление пружин;
  • повреждение тормозных дисков или барабанов;
  • нарушение регулировки.
  1. Осмотр тормозного механизма.
  2. Замена тормозных колодок, пружин или дисков.
  3. Регулировка зазоров между колодками и диском.
  4. Проверка работы тормоза под нагрузкой.

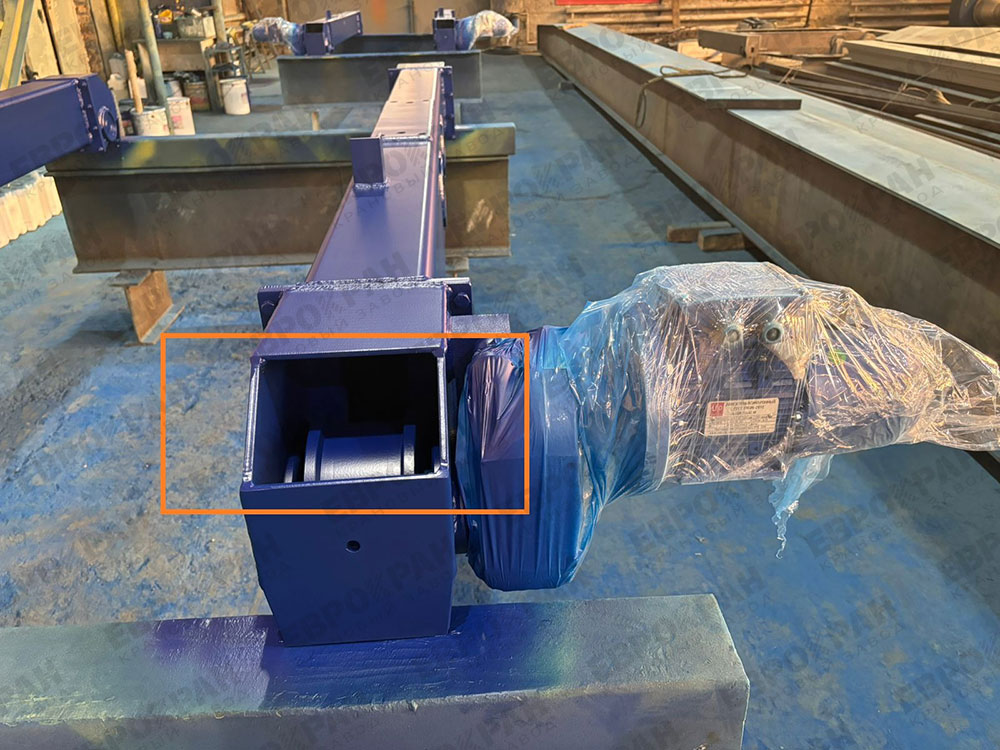

Колеса и ролики.

Составные части концевой балки крана, с помощью которых происходит передвижение кран-балки по рельсам или профилям.

  • износ колесных пар;
  • деформация или сколы на поверхности колес;
  • износ подшипников в колесных узлах.
  1. Демонтаж колесных пар.
  2. Замена или восстановление колес.
  3. Замена подшипников и уплотнений.
  4. Установка и проверка соосности колес.

Канаты и цепи.

Элементы талей, которые используются для подъема и перемещения груза.

  • растяжение или износ канатов;
  • повреждение звеньев цепей;
  • коррозия.
  1. Осмотр на наличие повреждений.
  2. Замена изношенных канатов или цепей.
  3. Смазка новых элементов для предотвращения коррозии.
  4. Проверка натяжения и правильности укладки.

Подшипники.

Неотъемлемая часть всех вращающихся узлов (колес, редукторов, двигателей).

  • износ или разрушение подшипников;
  • повышенный шум, стук и вибрации.
  1. Демонтаж узла с подшипником.
  2. Снятие старого подшипника с помощью съемника.
  3. Установка нового подшипника.
  4. Смазка и сборка узла.



Металлоконструкции

Ремонтируемая детальОсновные проблемыПроводимые работы

Пролетные балки.

Концевые балки и прочие изделия из металла.

  • трещины и деформации;
  • коррозия;
  • износ зоны катания.
  1. Визуальный осмотр и дефектовка.
  2. Устранение трещин с помощью сварки.
  3. Замена поврежденных элементов.
  4. Нанесение антикоррозийного покрытия и покраска при необходимости.
  5. Замена пролётной балки.

Рельсовые пути.

  • износ рельсов;
  • износ зоны катания;
  • нарушение геометрии путей.
  1. Осмотр рельсов и креплений.
  2. Выравнивание рельсовых путей.
  3. Замена изношенных рельсов или балок и крепежных элементов.
  4. Проверка точности установки.

Крепежные элементы.

  • ослабление креплений от вибраций и нагрузок;
  • износ резьбы из-за чрезмерных нагрузок;
  • коррозия от воздействий внешней среды;
  • деформация или разрушение крепежа вследствие перегрузок;
  • нарушение геометрии соединений.
  1. Осмотр состояния крепежа: проверка затяжки, оценка состояния элементов.
  2. Тщательная очистка (в том числе резьбы).
  3. Ремонт резьбы либо полная замена крепежных элементов.
  4. Укрепление соединений с помощью контргаек и прочего.
  5. Антикоррозийная смазка деталей.
  6. Проверка правильности установки (в том числе степени затяжки).

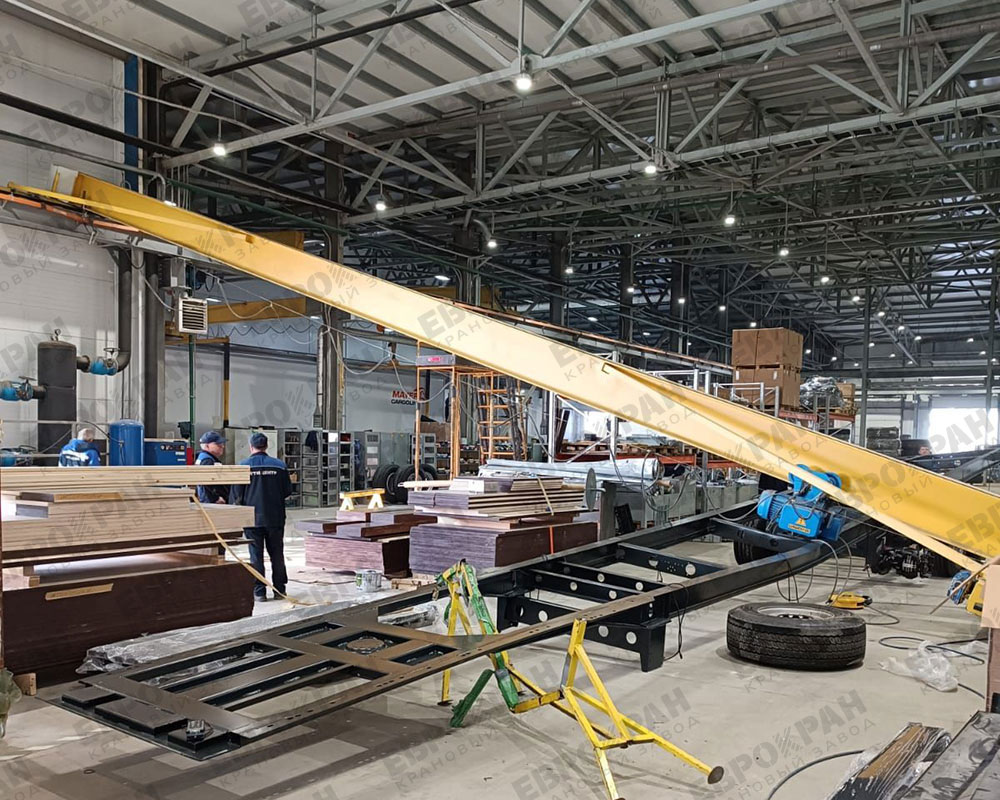

Кривые крановые пути и игнорирование крановщиком признаков подклинивания крана влечет за собой сход грузоподъемного оборудования

Электрооборудование

Ремонтируемая детальОсновные проблемыПроводимые работы

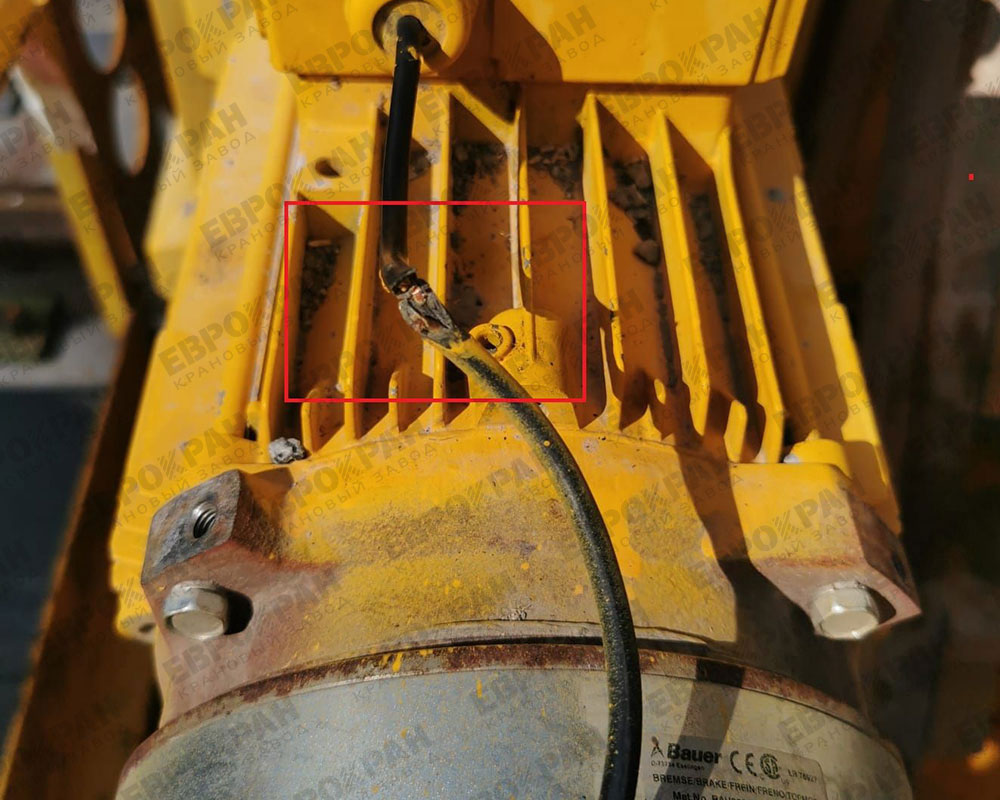

Электродвигатель.

  • износ подшипников;
  • перегорание обмоток;
  • повреждение щеток или коллектора;
  • повышенный шум и вибрации
  1. Замена изношенных подшипников.
  2. Перемотка обмоток статора или ротора.
  3. Замена щеток и восстановление коллектора.
  4. Смазка подвижных частей и проверка балансировки.

Системы управления.

  • поломка реле, контакторов или пускателей;
  • отказ блоков управления;
  • неправильная работа частотных преобразователей
  1. Замена неисправных реле, контакторов, пускателей или блоков управления.
  2. Настройка частотных преобразователей и других электронных компонентов.
  3. Проверка и восстановление соединений в распределительных коробках.

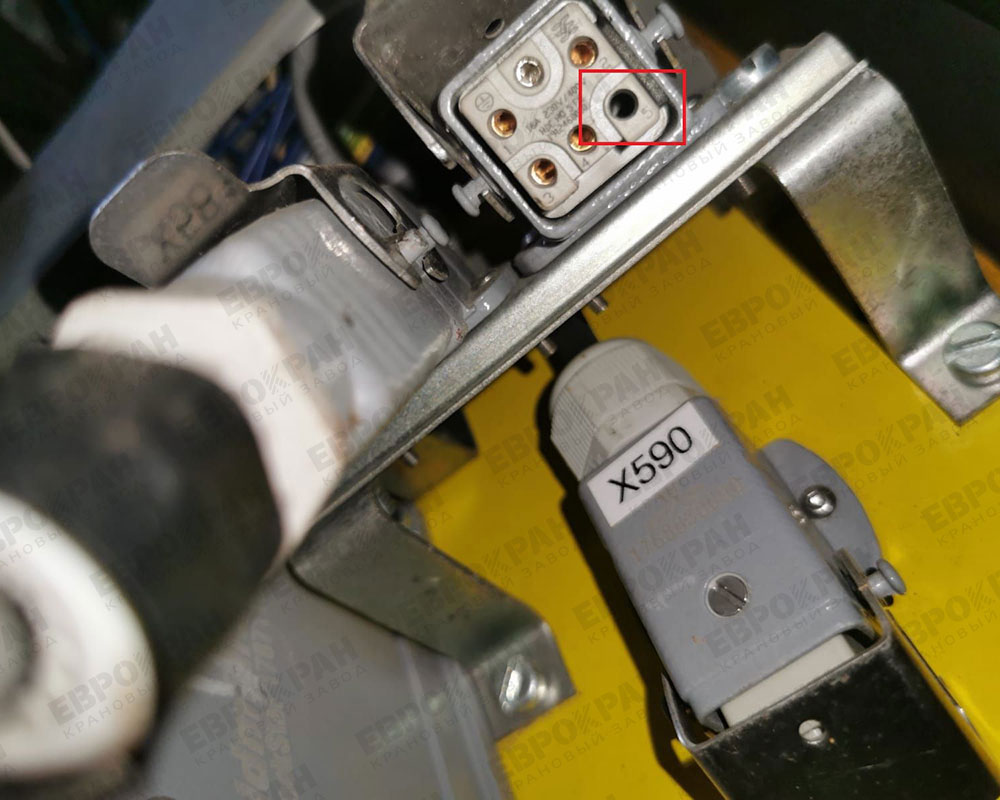

Проводка.

  • обрыв или повреждение кабелей;
  • износ изоляции;
  • короткое замыкание
  1. Замена неисправных реле, контакторов, пускателей или блоков управления.
  2. Настройка частотных преобразователей и других электронных компонентов.
  3. Проверка и восстановление соединений в распределительных коробках.

Системы безопасности

Ремонтируемая детальОсновные проблемыПроводимые работы

Ограничитель нагрузки.

Предотвращают перегрузу кран-балки.

  • сбои в работе датчиков;
  • нарушение калибровки.
  1. Проверка датчиков нагрузки.
  2. Замена неисправных датчиков.
  3. Калибровка ограничителя нагрузки.

Концевые выключатели.

Используют для ограничения движения механизмов кран-балки (например, тележки или самой балки) и предотвращения их выхода за пределы допустимых зон.

  • износ или поломка рычагов, роликов или других подвижных частей;
  • ослабление креплений выключателя;
  • окисление или износ контактов;
  • обрыв проводов или повреждение изоляции;
  • сбои в работе из-за короткого замыкания;
  • смещение выключателя относительно точки срабатывания;
  • неправильная регулировка (выключатель срабатывает слишком рано или поздно);
  • загрязнение (пыль, масло, влага), которое может мешать нормальной работе;
  • коррозия металлических частей.
  1. Диагностика с помощью визуального осмотра и проверки электрической цепи мультиметром для определения обрыва или КЗ. Проверка правильности срабатывания выключателя при работе кран-балки.
  2. Очистка от пыли, грязи и масла, а также очистка контактов от окислов.
  3. Замена рычагов, пружин и прочего. Подтяжка креплений и смазка подвижных частей для предотвращения последующего износа.
  4. Работа с поврежденными проводами и контактами: замена, либо восстановление изоляции, в том числе.
  5. Настройка выключателей.

Любой тип ремонта обязательно заканчивается детальным тестированием и проведением испытаний!

Виды и этапы ремонта кран-балок

Текущий ремонт

Направлен на поддержание рабочих параметров кран-балки в пределах нормы.

  • Объем работ обычно включает замену быстроизнашивающихся деталей, подтяжку креплений, проверку тормозных и приводных механизмов, замену тросов или цепей.
  • Сроки проведения зависят от регламентов производителя или результатов осмотров, поэтому такие работы делают регулярно для предотвращения крупных аварий.

Плановый ремонт

В плановый ремонт входят более серьёзные действия, связанные с восстановлением механических и электрических узлов.

  • Объем работ: смена некоторых ключевых деталей (например, редуктора), ремонт электродвигателей, восстановление лакокрасочного покрытия для защиты от коррозии.
  • Особенности: требуется временно вывести кран-балку из эксплуатации, иногда подключать дополнительные грузоподъемные механизмы для подстраховки производства.

Капитальный ремонт

Капитальный ремонт – наиболее серьезное и сложное мероприятие по восстановлению оборудования, нередко сочетаемое с модернизацией.

  • Полная разборка и дефектовка всех узлов, замена изношенных деталей, усиление металлоконструкций и проверка сварных швов.
  • Модернизация: при необходимости можно установить более эффективные системы управления, повысить грузоподъёмность (если это допускает конструкция) и оптимизировать работу привода.
  • Последующая сертификация: после масштабных изменений кран-балка может требовать дополнительных испытаний и оформления документов.

При выборе стратегии ремонта мы обычно оцениваем возраст, техническое состояние и особенности эксплуатации кран-балки. Если оборудование слишком старое или работает в условиях постоянных перегрузок, капитальный ремонт может оказаться дороже покупки нового крана. В таких случаях стоит либо приобрести новую кран-балку, либо, если конструкция это допускает, провести глубокую модернизацию.

Кран-балка без простоев с «ЕВРОКРАН»

Мы предлагаем комплексный подход к поддержанию и восстановлению работоспособности Вашего грузоподъемного оборудования, уделяя особое внимание повышению эффективности и бесперебойности производственного цикла. Наши специалисты проводят всестороннюю диагностику, оперативно устраняют неполадки и при необходимости вносят улучшения в конструкцию или систему управления. Такой подход помогает предотвратить дорогостоящие простои, продлить срок службы техники и обеспечить стабильную работу предприятия без перебоев.
