Крановая эстакада для мостового крана — это наземная опорная конструкция, предназначенная для размещения подкранового пути, по которому осуществляется передвижение мостовых кранов. Эстакада может использоваться как для опорных, так и для подвесных мостовых кранов и располагаться как внутри производственного здания, так и на открытой площадке. При этом ее местоположение (внутри или вне здания) не оказывает принципиального влияния на конструктивную схему эстакады.
Важно отметить, что эстакада — это не просто металлический каркас, а ответственное инженерное сооружение, от надежности которого зависит эффективность производственного процесса, сохранность оборудования и, самое главное, жизнь и здоровье людей. Именно поэтому к ее проектированию, изготовлению и монтажу предъявляются повышенные требования, а каждый конструктивный элемент должен соответствовать действующим нормам и обеспечивать необходимый запас прочности и устойчивости.
Конструктивные исполнения крановых эстакад
По конструктивному исполнению крановые эстакады подразделяются на два основных вида:
- отдельностоящие — представляют собой самостоятельную несущую конструкцию, колонны которой устанавливаются на индивидуальные фундаменты и не связаны с несущими конструкциями здания;
- встроенные в конструкцию здания — располагаются внутри здания и конструктивно увязаны с его несущими элементами. В этом случае нагрузки от работы мостового крана воспринимаются совместно элементами эстакады и конструкциями здания в соответствии с принятой расчетной схемой.

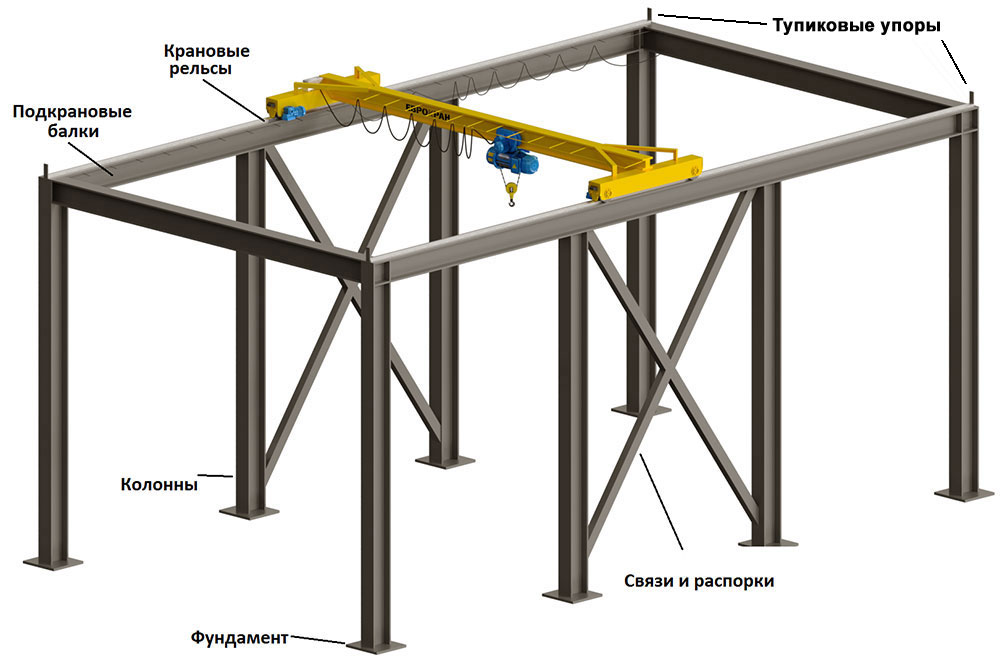

Элементы конструкции эстакады
Конструкция крановой эстакады должна обладать достаточной прочностью, жесткостью и устойчивостью, поскольку в процессе эксплуатации она воспринимает значительные статические, динамические, горизонтальные и вертикальные нагрузки.
Несмотря на разное размещение эстакады ее основные элементы конструкции одинаковы. Рассмотрим их подробнее:
- Фундамент. Он служит основанием сооружения и передает нагрузку от всей конструкции на грунт. Тип фундамента выбирается в зависимости от инженерно-геологических условий площадки, массы крана и эксплуатационных нагрузок.
- Колонны. Вертикальные несущие элементы, воспринимающие нагрузки от подкрановых балок и передающие их на фундамент. Колонны для кранов изготавливаться из металла и обеспечивают необходимую высоту расположения крановых путей.
- Подкрановые балки. Это один из важнейших элементов эстакады, на который укладываются крановые рельсы. Балки воспринимают нагрузку от движущегося крана, поднимаемого груза и собственного веса конструкции. Они должны обладать высокой жесткостью и минимальными прогибами.
- Крановые рельсы. Устанавливаются на подкрановых балках и служат направляющими для передвижения крана. Для надежной эксплуатации рельсы закрепляются специальными креплениями и выверяются с высокой точностью.
- Связи и распорки. Горизонтальные и вертикальные связи объединяют отдельные элементы эстакады в единую пространственную систему. Они повышают общую устойчивость конструкции, уменьшают деформации и обеспечивают сопротивление ветровым и динамическим воздействиям.
- Концевые (тупиковые) упоры. Элементы безопасности, устанавливаемые на концах подкрановых путей. Их основное назначение — предотвращение схода мостового крана с крановых рельсов при его движении к концу эстакады.
В зависимости от условий эксплуатации конструкция металлических эстакад может быть оборудована обслуживающими площадками, лестницами, ограждениями и перилами, предназначенными для обеспечения безопасного доступа обслуживающего персонала к конструкциям и оборудованию при выполнении осмотров, ремонтных работ и технического обслуживания.
Все элементы крановой эстакады проектируются в соответствии с действующими строительными нормами и стандартами. При расчете учитываются постоянные, временные и динамические нагрузки, возникающие при работе грузоподъемного оборудования. Надежность и долговечность конструкции во многом зависят от правильного выбора материалов, качества изготовления и соблюдения требований монтажа.
Виды эстакад по типу подвеса мостового крана
Все эстакады также можно поделить на 2 вида в зависимости от крана, для которого они используются:
- эстакады для опорного мостового крана;
- эстакады для подвесного мостового крана.
Наибольшее распространение в промышленности получили эстакады для опорных мостовых кранов, поскольку они позволяют использовать краны большей грузоподъемности и пролета и обеспечивают надежную работу при интенсивных режимах эксплуатации. Кроме того, опорные краны воспринимают значительные нагрузки непосредственно через подкрановые балки и колонны эстакады, что делает их предпочтительным решением для производственных цехов, складских комплексов и открытых грузовых площадок.
Эстакады для подвесных мостовых кранов применяются преимущественно в помещениях с относительно небольшой грузоподъемностью, где важно максимально использовать внутреннее пространство здания. Подвесные краны перемещаются по путям, закрепленным к нижним поясам несущих конструкций, что позволяет обслуживать практически всю площадь помещения, включая зоны, расположенные вплотную к стенам. Однако их грузоподъемность и пролет, как правило, уступают характеристикам опорных мостовых кранов, поэтому область их применения более ограничена.
Если говорить про уличную отдельностоящую эстакаду, то она в 95% случаев также выполнена для опорного крана, так как не имея каких-либо ограничений в пространстве можно заложить возможность для большей грузоподъемности и/или пролета.
