При поставке грузоподъемного оборудования мы придаем особое значение вопросам безопасности и надежности, предлагая своим клиентам оптимальные решения данного вопроса согласно поставленным задачам и определенным бюджетам. Ограничители грузоподъёмности – это одна из самой распространенной дополнительной опции, повышающей уровень безопасности в производственном цеху и продлевающей срок службы оборудования. Подробнее об этом можно почитать в нашей статье по ссылке.
Цель данной статьи — показать, насколько разнообразны типы ограничителей грузоподъемности и помочь Вам разобраться в их классификации. Мы хотим донести, почему так важно правильно подобрать устройство под конкретные эксплуатационные условия и как это влияет на безопасность производственных процессов.
Общая классификация ограничителей грузоподъемности
Ограничители грузоподъемности классифицируются по нескольким ключевым параметрам, включая:
- конструкцию (механическая, гидравлическая, электромеханическая и электронная),
- способ измерения нагрузки (тензодатчики, пружинные механизмы, гидравлические клапаны и пр.)
- системы управления (наличие или отсутствие цифровой обработки сигнала, интеграция с блоками PLC, SCADA и т. п.).
Эти устройства играют важнейшую роль в обеспечении безопасности и надежности подъемного оборудования.
Чаще всего ограничители классифицируют по конструкции, которую выбирают в зависимости от поставленных перед ограничителем задач.
Основные группы ОГП и их особенности
Каждый тип ограничителя имеет свои особенности, которые определяют его применение и эффективность:
Механические. Простые и надежные устройства, которые используют упругие элементы, такие как пружины, для определения перегрузки.
Принцип работы: ограничитель устанавливается, например, на канате или крюке, через который передается нагрузка. При подъеме груза его вес воздействует на упругий элемент ограничителя (например, пружину), которая начинает деформироваться до своего предела. Когда предел достигнут, срабатывает один из вариантов механизма: 1) автоматически блокируется подъемный механизм 2) может подаваться звуковой или световой сигнал оператору. После устранения перегрузки, упругий элемент (в нашем случае пружина), возвращается в исходное состояние и ограничитель снова готов к работе. В одном корпусе такого устройства могут находиться два элемента управления настроенные на разные нагрузки. Первый элемент сигнализирует о достижении 90-95% грузоподъёмности, второй - блокирует дальнейшее действие (в основных случаях команду подъёма груза).
Преимущества: простота конструкции, низкая стоимость, отсутствие необходимости в электронике (если рассматривать самый простой вариант с блокировкой подъема), что делает их устойчивым к внешним воздействиям (влага, пыль, температура).
Ограничения: низкая точность, требует постоянной настройки и обслуживания.
Применение: небольшие краны (например, МПУ), ручные тали, лебедки, где нет необходимости в высокой точности контроля, но требуется надежная защита от перегрузки.
Гидравлические. Работают на основе измерения давления в гидросистеме, что делает их идеальными для оборудования с гидроприводом.
Принцип работы: ограничитель подключается к гидравлической системе подъемного механизма. При подъеме груза давление в системе увеличивается и воздействует на чувствительный элемент ограничителя (например, мембрану, поршень или датчик давления), настроенный на определенный порог. Когда предел достигнут также срабатывает либо звуковая или световая сигнализация, либо блокировка подъема груза (или оба варианта одновременно).
Преимущества: высокая надежность в гидравлических системах, возможность работы в тяжелых условиях.
Ограничения: зависимость от качества гидравлической системы, необходимость регулярной настройки.
Применение: краны мостовые и козловые с гидроприводом, так как подключение идет к гидравлической системе подъемного механизма.
Электромеханические. Сочетают механические и электрические компоненты, обеспечивая более точное измерение нагрузки.
Принцип работы: ограничитель работает на основе сочетания механических и электрических компонентов. Нагрузка измеряется с помощью механических датчиков (например, тензоэлектрических), измеряющих механическое усилие по средствам деформации тела датчика, которые в дальнейшем преобразуют информацию в электрический сигнал. Данный сигнал поступает в электронный блок обработки, который сравнивает полученные данные с установленным порогом нагрузки, зафиксированном в настройках ограничителя. Если порог превышен оператор получает сигнал, а подъем груза блокируется, как и во всех предыдущих случаях.
Преимущества: высокая точность, возможность интеграции с системами индикации (измерение веса, момент опрокидывания), в некоторых моделях возможна функция записи данных о перегрузках в память устройства.
Ограничения: необходимость регулярной калибровки, зависимость от электрической части, чувствительность к внешним факторам – электрические компоненты подвержены воздействию влаги, пыли и прочего из-за чего требуют дополнительной защиты, стоимость, так как они дороже двух предыдущих вариантов.
Применение: крупные краны, консольные механизмы, где требуется высокая точность контроля нагрузки.

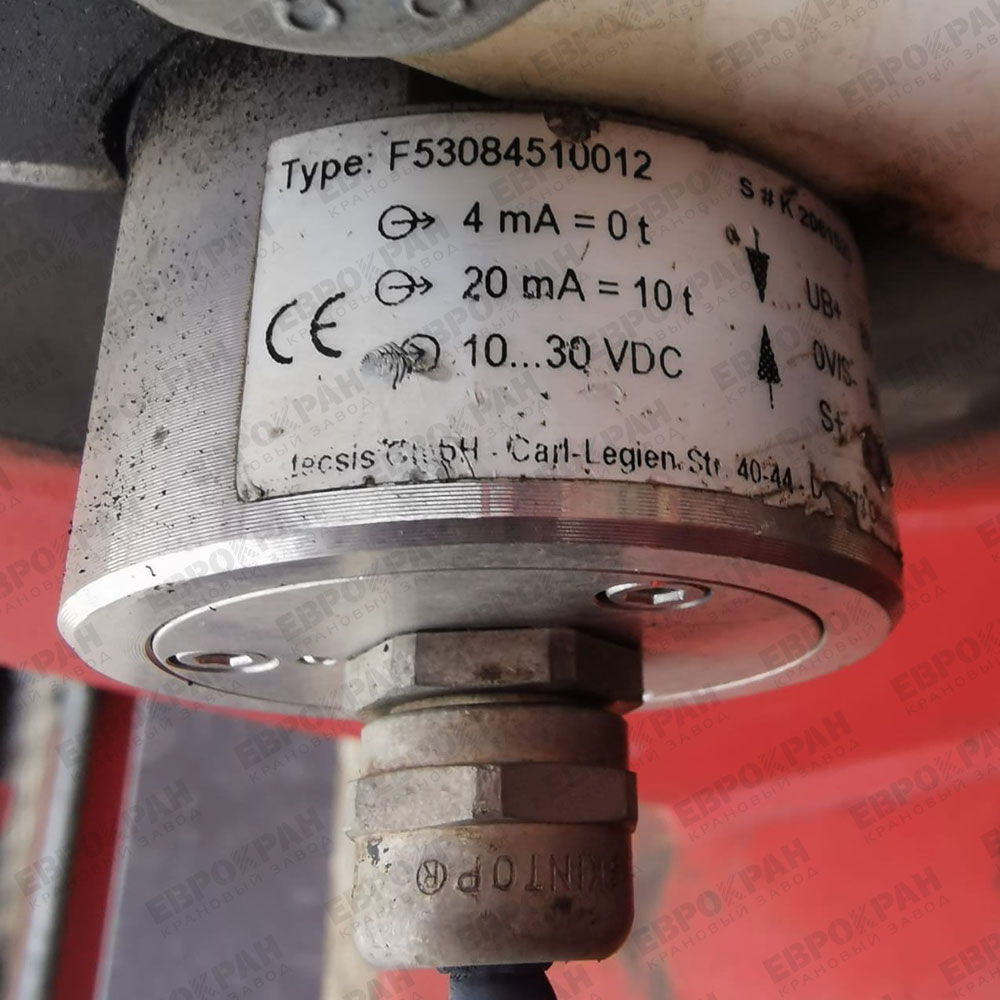

Тензометрический датчик на оси для грузоизмерения
Электронные (цифровые). Самые современные устройства, которые используют тензодатчики и цифровую обработку данных для высокой точности и интеграции с автоматизированными системами.
Принцип работы: также как и в предыдущем случае, ограничитель измеряет нагрузку с помощью тензоэлектрическогодатчика либо инкрементального или линейного энкодера, однако информация преобразуется не в электрический сигнал, а в цифровой, что позволяет интегрировать их с системами PLC, SCADA и облачными платформами, в то время как в предыдущем случае информация, причем только по перегрузкам, записывается исключительно в память устройства.
Преимущества: удаленный мониторинг не только перегрузок, но и в целом оборудования, высокая чувствительность, возможность анализа дополнительных параметров моментов ускорения и торможения груза, компенсация раскачки груза и металлоконструкций крана (угол наклона стрелы, скорость подъема, месторасположения груза). Такие устройства позволяют организовать совместную безопасную работу нескольких кранов
Ограничения: высокая стоимость, сложность в обслуживании, высокие требования к защите от пыли, вибраций и в особенности от перепада температур.
Применение: современные автоматизированные и роботизированные подъемные системы.

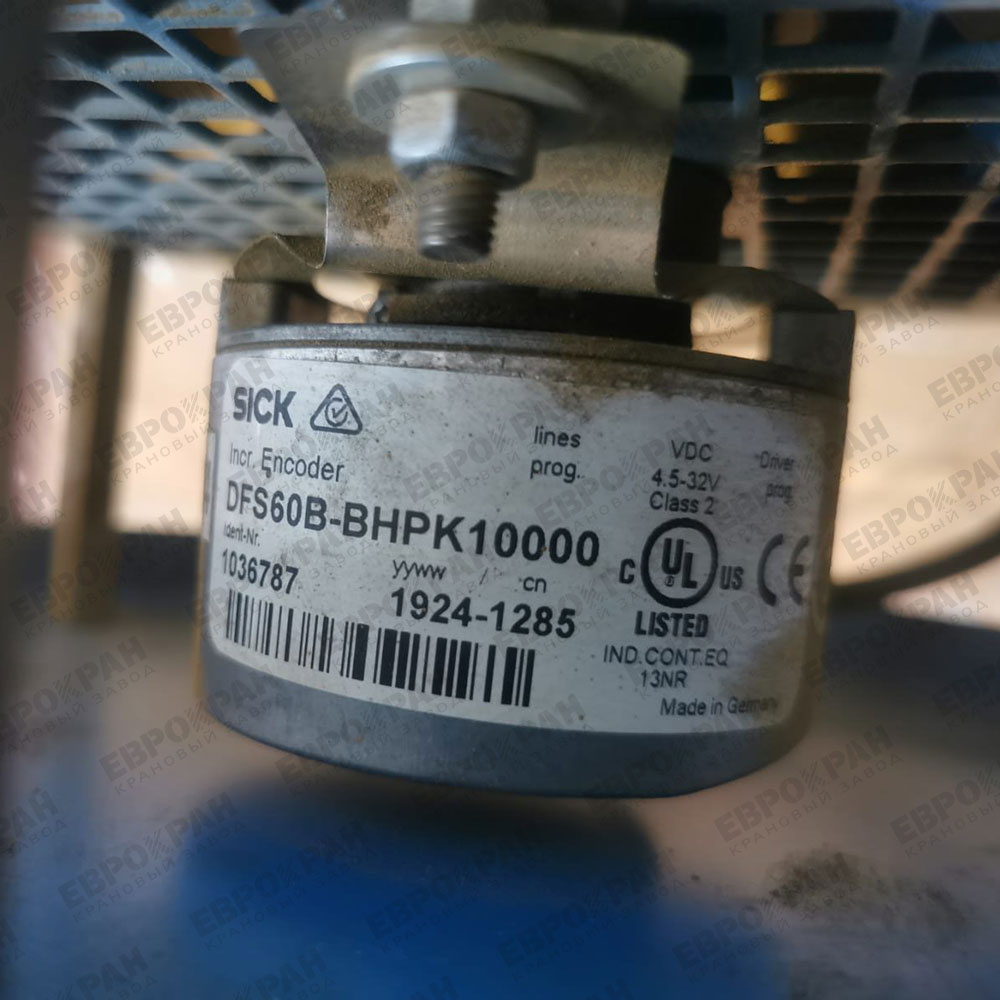

Энкодер инкриметальный — датчик, который используется для измерения углового или линейного перемещения.
Инкрементальный означает, что энкодер измеряет изменения положения относительно начальной точки, а не абсолютное положение.
Выбор ограничителя грузоподъемности
При выборе ограничителя грузоподъемности важно учитывать несколько ключевых факторов, которые напрямую влияют на безопасность и эффективность работы оборудования:
- Тип оборудования. Например:
- для мостовых и козловых кранов, где требуется высокая точность и возможность интеграции с автоматизированными системами, лучше подходят электромеханические или электронные ограничители;
- для ручных талей и небольших лебедок, где нет необходимости в сложной электронике, оптимальным выбором будут механические ограничители;
- для гидравлических подъемников и кранов с гидроприводом рекомендуется использовать гидравлические ограничители, которые эффективно контролируют давление в системе.
- Условия эксплуатации:
- при повышенной влажности, пыли или экстремальных температур предпочтительны механические или гидравлические ограничители, так как они менее чувствительны к внешним воздействиям;
- для работы в чистых и контролируемых условиях, таких как производственные цеха, можно использовать электронные ограничители, которые обеспечивают высокую точность и возможность интеграции с системами управления.
- Требования к точности:
- при высокой точности измерения нагрузки, например, при работе с дорогостоящими или хрупкими грузами, лучше выбирать электромеханические или электронные ограничители с цифровой обработкой данных;
- для менее критичных задач, где допустимы небольшие отклонения, подойдут механические или гидравлические устройства.
- Бюджет:
- механические ограничители являются наиболее доступным вариантом, но их функциональность ограничена;
- электронные ограничители стоят дороже, но предоставляют больше возможностей, включая удаленный мониторинг и интеграцию с системами автоматизации.
Современные тенденции и инновации
С развитием технологий ограничители грузоподъемности становятся все более интеллектуальными. Современные устройства оснащаются функциями:
- Удаленного мониторинга. Данные о нагрузке передаются в реальном времени на мобильные устройства или облачные платформы.
- Интеграции с IoT. Ограничители могут быть частью системы «умного» производства, где данные анализируются для оптимизации процессов.
- Прогнозирования отказов. Использование алгоритмов машинного обучения позволяет предсказывать возможные неисправности на основе анализа данных.
ОГП от «ЕВРОКРАН» — надежные решения для Ваших кранов

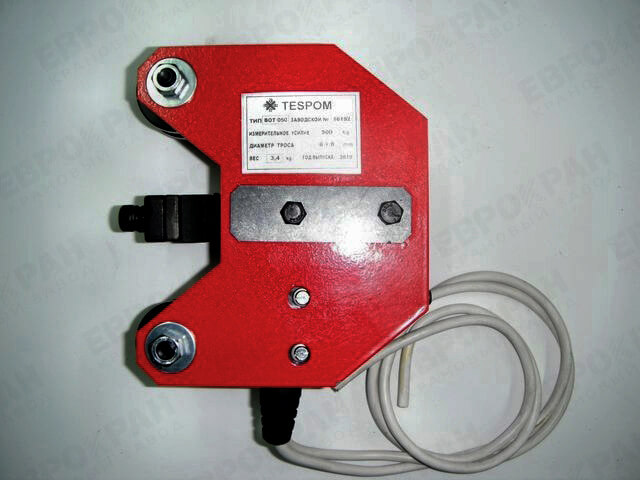

Мы предлагаем проверенные решения для безопасной эксплуатации грузоподъемного оборудования, в числе которых — механические ограничители грузоподъемности типа ВОТ. Эти устройства защищают тельферы от перегрузки и предотвращают дорогостоящие поломки, срабатывая при превышении номинальной грузоподъемности.
Ключевые особенности ограничителей типа ВОТ:
- могут устанавливаться на канаты диаметром от 6 до 22 мм;
- подходят для работы с грузоподъемностью до 10 тонн и более;
- монтируются на неподвижной стороне каната в верхней части, что упрощает обслуживание;
- автоматически блокируют подъемный механизм в случае превышения допустимой нагрузки.
При заказе изготовления крана любой модели наши специалисты учитывают все Ваши технические требования. Если нужно дополнительно оснастить механизм ограничителями грузоподъемности с расширенным функционалом, мы подберем оптимальную модель ОГП под Ваши потребности, обеспечим ее установку и ввод в эксплуатацию.
Мы используем только сертифицированное оборудование, соответствующее требованиям ТУ и ГОСТ, поэтому Вы можете быть уверены в долговечности и надежности ограничителя. На каждый ОГП распространяется гарантия официального поставщика.
Если Вам нужна дополнительная информация, рекомендуем заказать обратный звонок. Наш специалист ответит на все вопросы и поможет выбрать подходящий ограничитель для Вашего кранового оборудования.
