Токарные и фрезерные работы одни из востребованных услуг по обработке металла благодаря скорости, точности, высокому качеству и доступной стоимости работ. Но не смотря на то, что и те, и другие относятся к металлообработке, между ними есть принципиальное отличие — способ воздействия инструмента на заготовку. Во время фрезеровки деталь режется, а при токарной обработке точится.
Токарная обработка. Суть точения состоит в «срезании» металлического слоя с заготовки для придания ей заданной формы или размера. Вращающаяся вокруг оси деталь обрабатывается с помощью жестко зафиксированного режущего инструмента (резца, сверла, зенкера), который вытачивает из нее изделие необходимых параметров. Токарный метод дает возможность выполнять обточку наружных и внутренних поверхностей, растачивать, нарезать, сверлить, прорезать канавки, а также выполнять другие виды металлообработки, создавая черновые и чистовые изделия из металла (гайки, шестеренки, муфты, зубчатые колеса и другие детали).
Фрезерная обработка. Выполняется с помощью режущего инструмента (фрезы, прорезного диска, плоского ножа), который вращаясь вокруг зафиксированной на станке заготовки, удаляет лишний металл. Технология (цилиндрическая или торцовая) применяется для сверлильных и расточных работ, фрезерования шлицев, внешних контуров, а также торцевания изделий, нарезки резьбы, формирования канавок и т.д. С помощью фрезерного станка изготавливаются шпонки, лыски, траверсы, кронштейны и прочие изделия.
Металлообрабатывающие станки для токарной и фрезерной обработки
Станочный парк нашего предприятия включает в себя следующие виды оборудования:
- вертикальные консольно-фрезерные станки (ВМ127М, 6Т13УП);
- горизонтально-фрезерные станки (6М82Г,6Р82Г, 6Р81);
- токарно-винторезные станки (CU-500M, CU-730, 16К25, 16К20, 1М63Ф101);
- продольно-строгальный станок (7231А);
- поперечно-строгальный станок (7Б35);
- токарно-карусельный станок (1541).
Кроме механических станков мы также используем на производстве автоматизированные станки с ЧПУ:
- токарный обрабатывающий центр Samsung PL45LM;
- горизонтальный токарный станок с ЧПУ CJK6116.

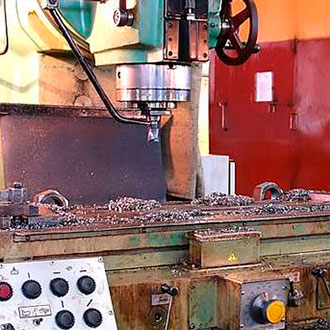

Фрезерные станки
Применяются для обработки горизонтальных, вертикальных и наклонных плоскостей, внешних контуров изделий цилиндрической формы, пазов, углов и других сложных деталей: зубчатых колес, тел вращения, фасонных поверхностей. На них наши специалисты фрезеруют заготовки из цветных металлов, стали, чугуна и сплавов с помощью цилиндрических, радиусных, торцевых и других разновидностей фрез.
Технические характеристики вертикального консольно-фрезерного станка ВМ127М
Размеры рабочей поверхности стола, мм | 400x190% | |
Наибольшее перемещение стола, мм | продольное | 1000 |
поперечное | 320 | |
вертикальное | 420 | |
Наибольшее перемещение пиноли шпинделя, мм | 80 | |
Угол поворота шпиндельной головки, градусов | ±45 |
Технические характеристики вертикального консольно-фрезерного станка 6Т13УП
Класс точности по ГОСТ 8-82 | Н | |
Размеры рабочей поверхности стола, мм | 400x190% | |
Наибольшее перемещение стола, мм | продольное | 1010 |
поперечное | 400 | |
вертикальное | 420 |
Технические характеристики горизонтально-фрезерного станка 6Р82Г
Класс точности | Н | |
Размеры рабочей поверхности стола, мм | 1250x320 | |
Наибольшее перемещение стола, мм | продольное | 800 |
поперечное | 250 | |
вертикальное | 420 |
Токарное оборудование
Для выполнения разных видов токарных и резьбонарезных работ мастера нашего предприятия активно используют токарно-винторезные станки. Среди токарной группы это оборудование является наиболее универсальным и широко применяется для изготовления единичных и крупных партий изделий.
Технические характеристики токарно-винторезного станка CU-500M
Наибольший диаметр заготовки обрабатываемой над станиной, мм | 500 |
Наибольший диаметр заготовки обрабатываемой над суппортом, мм | 300 |
РМЦ, мм | 2000 |
Технические характеристики станка CU-730
Наибольший диаметр заготовки обрабатываемой над станиной, мм | 730 |
Наибольший диаметр заготовки обрабатываемой над суппортом, мм | 500 |
РМЦ, мм | 3000 |
Технические характеристики станка 16К25
Наибольший диаметр заготовки обрабатываемой над станиной, мм | 500 |
Наибольший диаметр заготовки обрабатываемой над суппортом, мм | 290 |
РМЦ, мм | 1000 |
Продольно-строгальные станки
Для обработки разно ориентированных поверхностей крупногабаритных заготовок мы используем продольно-строгальный станок. Чистота и точность обработки широких плоскостей у этого оборудования выше, чем у фрезерных станков.
Технические характеристики станка 7231А
Максимальная длина заготовки, мм | 3000 |
Максимальная ширина заготовки, мм | 1000 |
Максимальная высота заготовки, мм | 830 |
